Баки-барботеры

Барботер — элемент системы компенсации давления реакторной установки. Предназначен для приема и конденсации пара, который поступает из компенсатора давления и первого контура реактора при срабатывании предохранительного клапана.

* В настоящее время производством баков-барботёров занимается компания «ЗиО-Подольск»

Общие характеристики

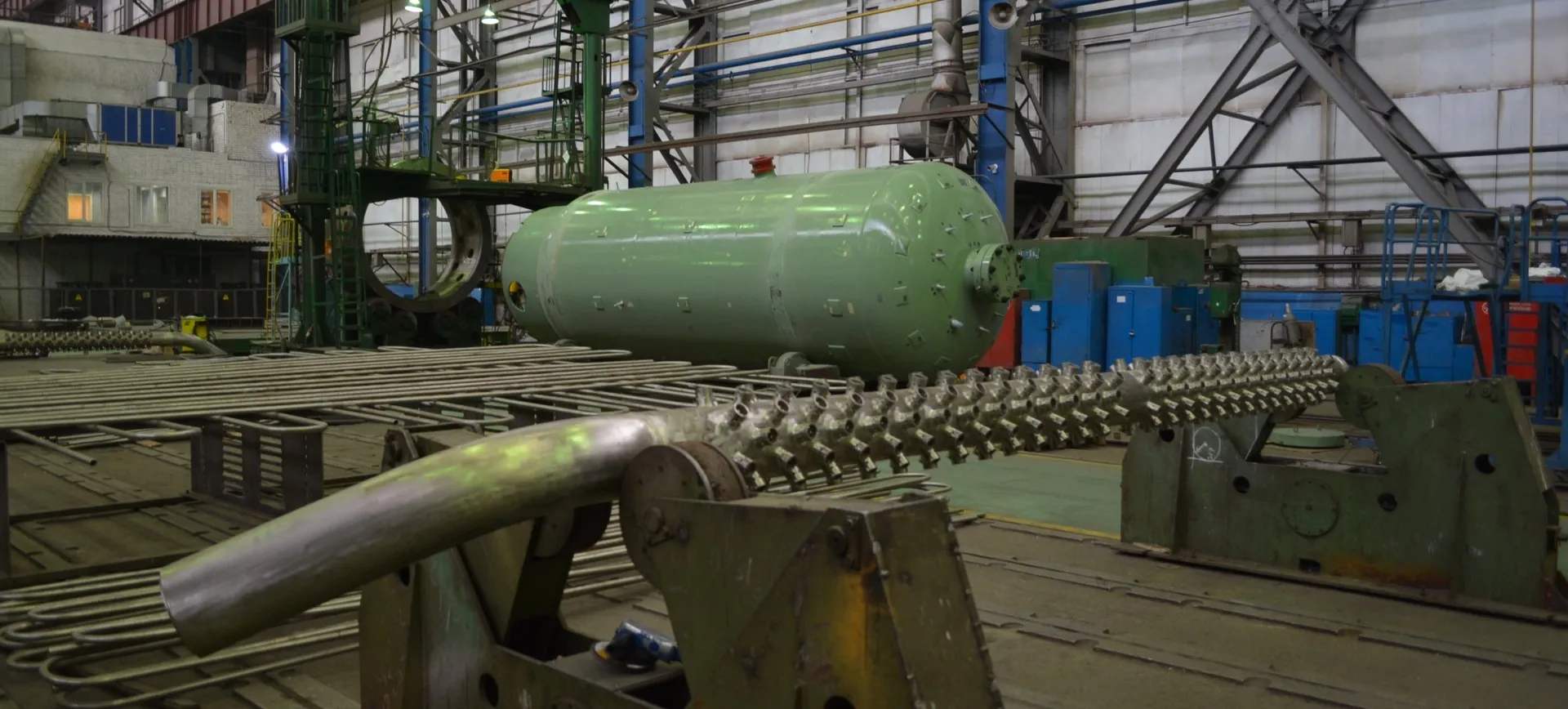

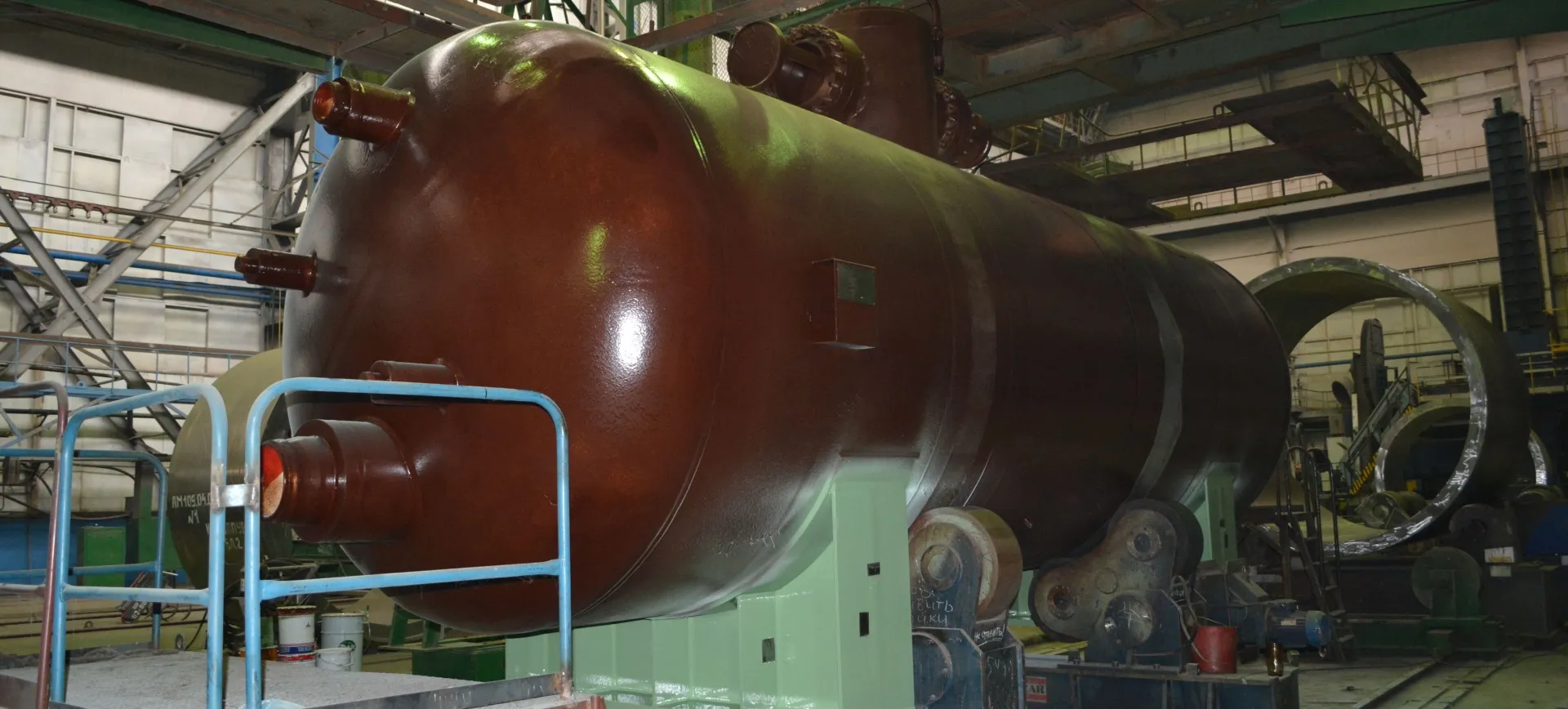

Барботер изготавливается из аустенитной хромоникелевой стали, в его корпусе — 17 патрубков и штуцеров. Бак представляет собой сосуд, собранный из обечаек и днищ в форме эллипса. Внутри корпус оснащен парораздающими коллекторами.
Общее количество патрубков и штуцеров
17
Типоразмеры
Масса
14,6 т
Длина
7,8 м
Диаметр
2,4 м
Высота
4 м
Внутренний объем
30 м³
Толщина стенки корпуса
20 мм
Скачать опросный лист
