Механообраба-
тывающее производство

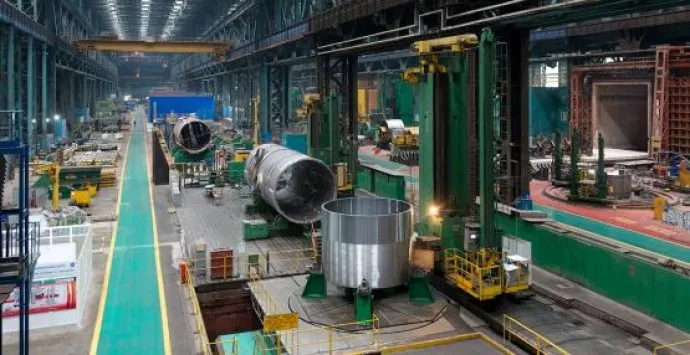

Механообрабатывающее производство Атоммаша оснащено широким парком современных фрезерных, расточных, карусельных, токарных станков, а также станков глубокого сверления. В целях ускорения обработки изделий и сокращения изготовления основного оборудования реакторного острова механообрабатывавющие станки завода были модернизированы.
На станках обрабатывают крупногабаритные обечайки, выполняют глубокую расточку отверстий, нарезают резьбу методом резьбофрезерования, сверлят и растачивают отверстия в сферических крышках, коллекторах первого контура.
Оборудование
Горизонтальный фрезерно-расточной станок
| Описание | Уникальный высокопроизводительный станок с ЧПУ применяется для сверления, фрезерования, растачивания и рассверливания плоских и криволинейных поверхностей. Позволяет формировать резьбовые отверстия, предназначенные для соединения корпуса реактора с его крышкой. |
| Основные характеристики |
Горизонтальный ход стойки: до 24 500 мм
Вертикальный ход: до 4500 мм Максимальный вылет шпинделя: 3000 мм Габариты плитного настила: 24 000 х 7200 мм Диаметр планшайбы стола: 5000 мм
|
Портально-карусельный станок с поперечно-выдвижным столом
| Описание | Установка рассчитана на обработку деталей весом до 400 т, высотой до 7800 мм и диаметром до 10 500 мм. Оснащена системой ЧПУ, позволяет быстро переключаться между режимами обработки и значительно автоматизировать рабочий цикл. |
| Основные характеристики |
Диаметр планшайбы стола: 8000 мм
Перемещение стола (установочное): 6500 мм Наибольший диаметр обработки без бокового суппорта: 10 500 мм Наибольшая высота обработки: 7800 мм Грузоподъемность стола: 400 т
|
Токарно-карусельные станки
| Описание | Автоматизированные токарно-карусельные станки предназначены для эффективной обработки точением деталей различных размеров, в том числе крупных — диаметром до 6500 мм и высотой до 5000 мм. Конструкция шпиндельного узла обеспечивает непрерывную работу на больших подачах при осевых и радиальных нагрузках. |
| Основные характеристики |
Наибольший диаметр обработки: 6500 мм
Наибольшая высота обработки: 5000 мм Грузоподъемность: 250 т
|

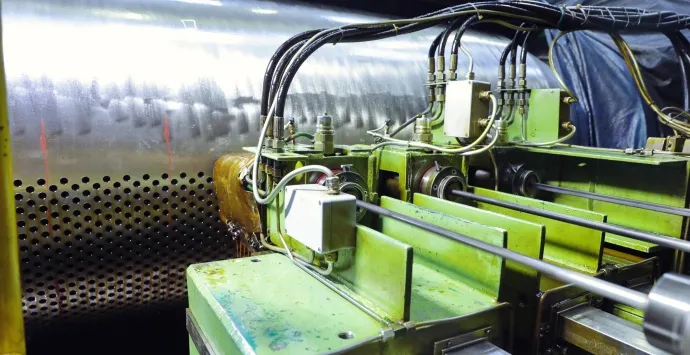

Станки глубокого сверления
| Описание | Двухстоечные трехшпиндельные станки с рабочей зоной 6000 х 4300 мм применяются для сверления трубных досок. Максимальный диаметр сверления составляет 65 мм, максимальная глубина — 1100 мм. Числовое программное управление (ЧПУ) помогает достичь высокого качества расточки отверстий. |
| Основные характеристики |
Горизонтальный ход стойки: до 6000 мм
Вертикальный ход шпиндельной бабки: 3500 мм Количество шпинделей: 3 шт. Горизонтальный ход шпиндельного узла: 1100 мм
|
Горизонтальный фрезерно-расточной станок
| Описание | Автоматизированная установка позволяет сверлить, растачивать, фрезеровать и рассверливать заготовки в двух и трех плоскостях, а также применяется для резьбофрезерования по интерполяции. Станок состоит из двух рабочих стоек и оснащен поворотным столом, имеющим точность позиционирования 0,02 мм и обеспечивающим высокое качество обработки глубоких отверстий. |
| Основные характеристики |
Максимальное число оборотов шпинделя: 1600 об/мин.
Диаметр расточного шпинделя: 225 мм Скорости регулирования шпинделя: 0,1 – 1600 об/мин. Диаметр планшайбы стола: 7000 мм Ход тележки: 5000 мм Грузоподъемность стола: 500 т
|
Производственные возможности
600 т
Максимальный вес обрабатываемого изделия
36 х 7,5 м
Максимальные габариты обрабатываемого изделия
65 мм
Максимальный диаметр сверления
1100 мм
Максимальная глубина сверления
Мощности механообрабатывающего производства завода «Атоммаш» обеспечивают подготовку сверхгабаритных заготовок к последующему монтажу при изготовлении оборудования для АЭС и нефтеперерабатывающих компаний, а также арматуры трубопроводов для предприятий нефтегазохимической отрасли. Станки регулярно проходят модернизацию с целью повышения производительности и качества обработки изделий.
