Парогенераторы

Парогенератор — изделие первого класса безопасности, одна из ключевых частей реакторной установки. Производит пар, подающийся на турбогенератор, который в свою очередь преобразует энергию пара в электроэнергию.

Парогенератор — сверхгабаритное оборудование длиной до 15 м и весом до 430 т. «АЭМ-технологии» является единственной в России энергомашиностроительной компанией, способной обеспечить производство парогенераторов в сборе и их доставку в любую точку мира.

Общие характеристики

Компания «АЭМ-технологии» производит парогенераторы ПГВ-1000М, ПГВ-1000МКП и ПГВ-1000МКО, входящие в состав реакторных установок ВВЭР-1000, ВВЭР-1200 и ВВЭР-ТОИ. Каждая модель парогенератора адаптирована под конкретное поколение ядерных реакторов и имеет свои особенности.

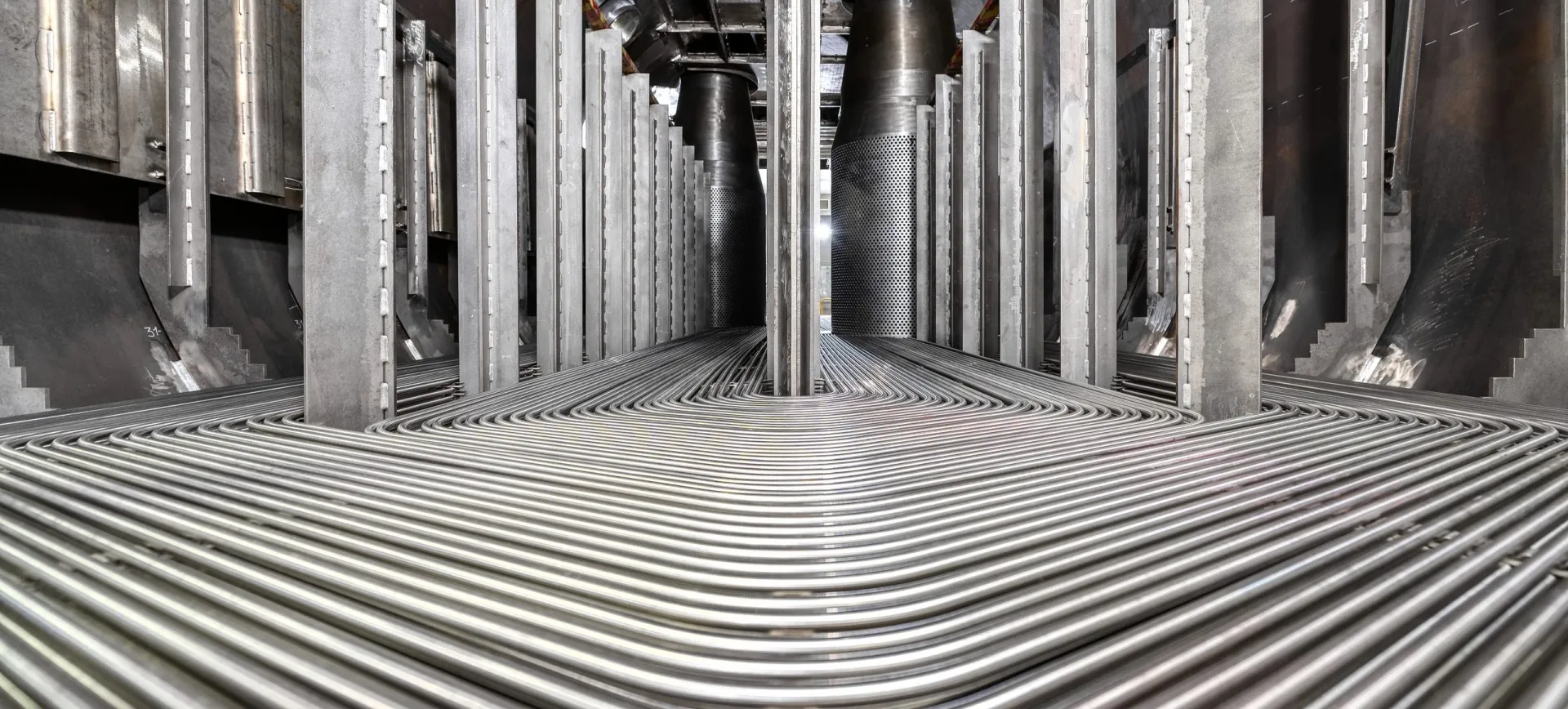

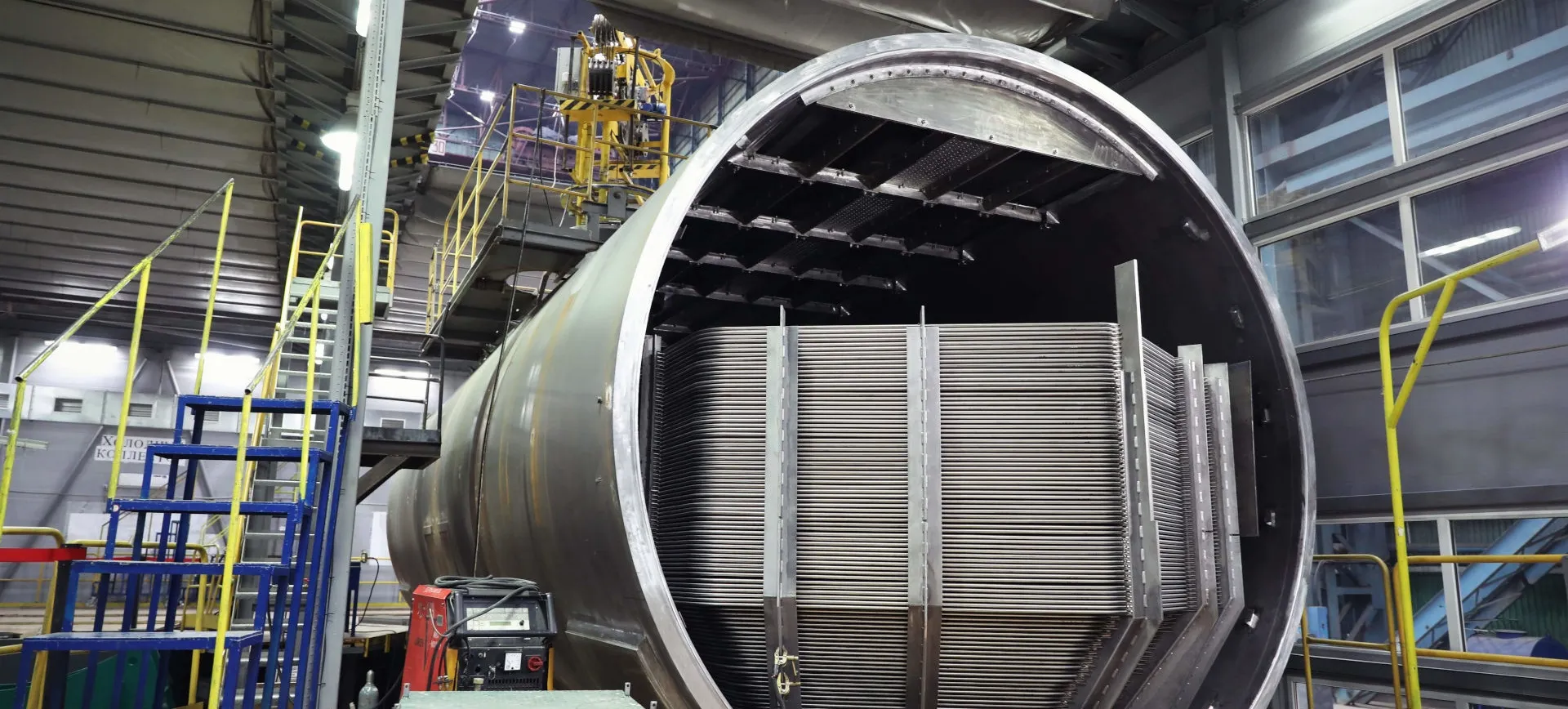

ПГВ-1000М впервые выпущен в 1980-м году, является наиболее распространенной моделью парогенераторов. Имеет шахматное расположение труб в трубном пучке. ПГВ-1000МКП — усовершенствованная модель повышенной мощности с коридорным расположением труб. ПГВ-1000МКО обладает еще большей паропроизводительностью и тепловой мощностью, а также отличается конструкцией — в верхней части парогенератора нет коллектора пара.


Тепловая мощность
750 – 828 МВт
Паропроизводительность
1 470 – 1 652 т/ч
Площадь поверхности теплообмена трубного пучка
6 105 – 6 660 м²
Количество теплообменных труб
10 978 – 11 000
Типоразмеры
Масса
355 – 436 т
Длина парогенератора
13,8 – 15 м
Внутренний диаметр парогенератора
4,0 – 4,2 м
Диаметр теплообменных труб
16 мм
Длина теплообменных труб
11 – 17 м
Скачать опросный лист
Производство и отгрузки
Атоммаш отгрузил комплект атомного оборудования для АЭС «Сюйдапу»
Атоммаш отгрузил комплект атомного оборудования для АЭС «Сюйдапу»
Атоммаш отгрузил комплект атомного оборудования для АЭС «Сюйдапу»
Атоммаш изготовил и отгрузил комплект оборудования — атомный реактор и четыре парогенератора для третьего энергоблока строящейся в КНР атомной станции «Сюйдапу». Отгрузка будет осуществляться комбинированным способом: автомобильным транспортом груз доставят на специализированный заводской причал. После перемещения на баржу изделия проследуют по водным артериям в морской порт Санкт-Петербурга, а затем морем будут доставлены в Китай.
Атомное оборудование для Индии и Китая прибыло в порт Санкт-Петербурга
Атомное оборудование для Индии и Китая прибыло в порт Санкт-Петербурга
Атомное оборудование для Индии и Китая прибыло в порт Санкт-Петербурга

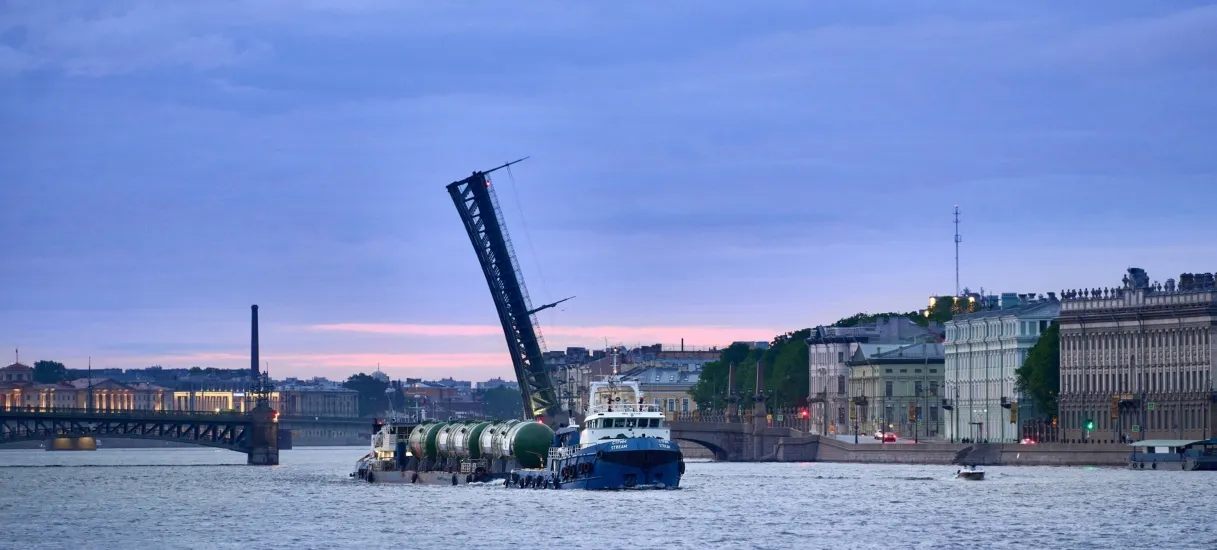

По речным артериям путь составил 3500 километров. Жители Волгограда, Саратова, Самары, Казани, Нижнего Новгорода, Шлиссельбурга наблюдали проход оборудования в своих городах в течение мая. В Санкт-Петербурге баржи прошли по Неве ночью, под разведенными мостами.
На Атоммаше изготовят парогенераторы для Балаковской АЭС
На Атоммаше изготовят парогенераторы для Балаковской АЭС
На Атоммаше изготовят парогенераторы для Балаковской АЭС
Волгодонский завод «Атоммаш» (входит в Машиностроительный дивизион «Росатома») приступил к изготовлению двух парогенераторов для Балаковской АЭС.Изделия предназначены для замены работающих аппаратов на третьем энергоблоке станции, которая будет осуществлена в рамках плановых ремонтных работ.
