Главные циркуляционные трубопроводы (ГЦТ)

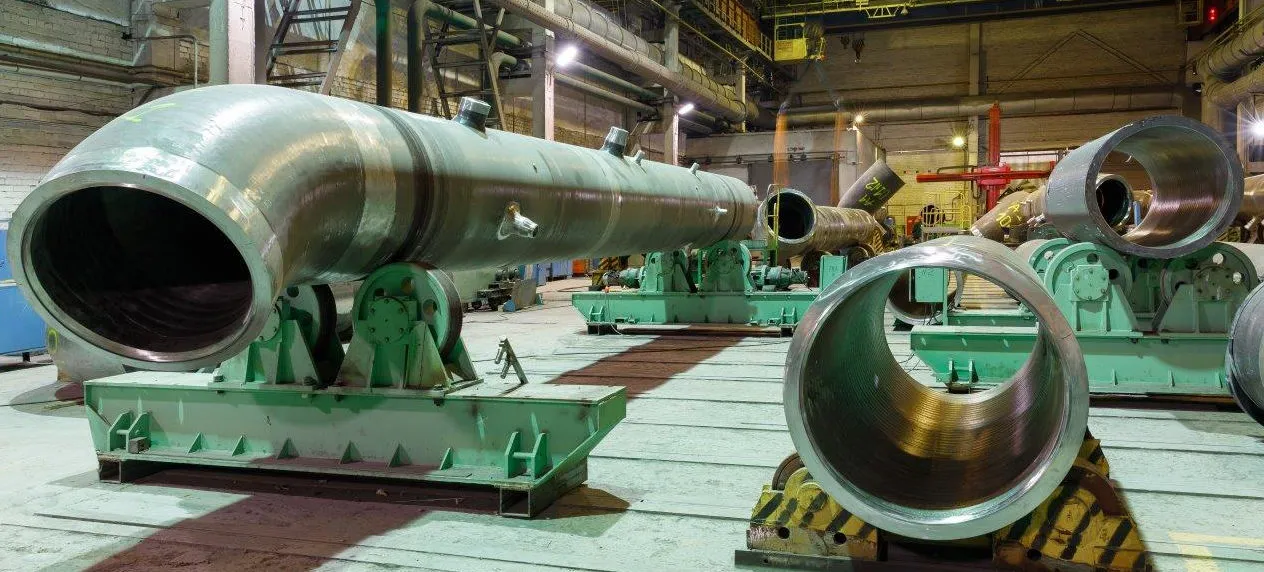

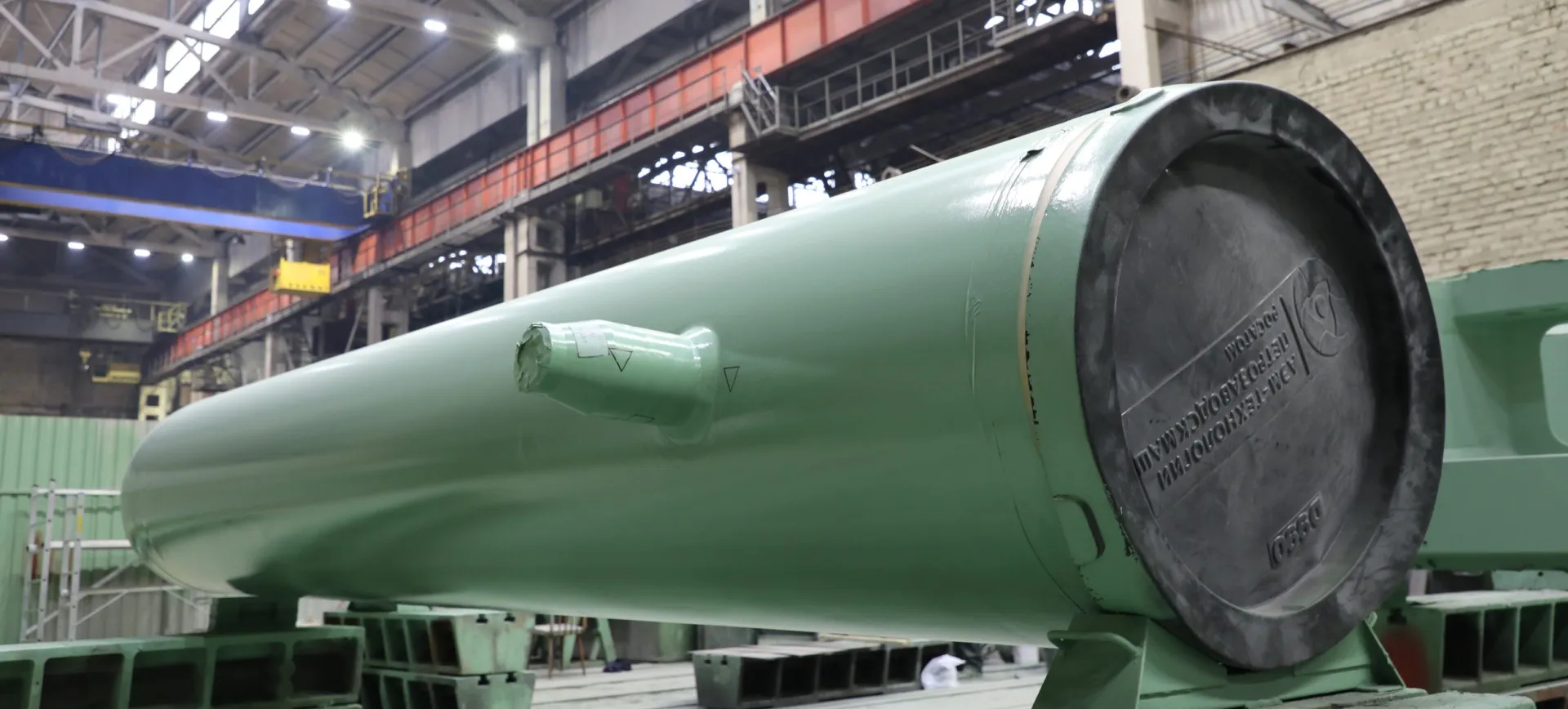

Один комплект ГЦТ состоит из 16 трубных узлов, изготавливаемых из 32 заготовок (20 трубных заготовок и 12 колен). Общая протяженность комплекта ГЦТ для одного блока АЭС составляет 146 метров.

Длина заготовок от 4000 до 8500 мм, диаметр прямой заготовки 990 мм, заготовки для колена 1130 мм, толщина стенки 70 мм, толщина антикоррозионной наплавки 5 мм, вес заготовки до 13 400 кг.

ГЦТ соединяют основное оборудование первого контура АЭС: реактор, парогенераторы и главные циркуляционные насосы. Предназначены для циркуляции теплоносителя первого контура при температуре до 330 градусов под высоким давлением — 160 атмосфер. Для защиты трубопровода от агрессивного воздействия теплоносителя на внутреннюю поверхность кованых заготовок наносят антикоррозионное покрытие.

Общие сведения
Наружный диаметр, мм
990
Толщина стенки, мм
70
Масса, т
252 (общая масса узлов трубных трубопровода)
Срок службы оборудования, лет
60
Расчетная температура, °С
350
Расчетное давление, МПа
17,64
Рабочая среда
Жидкость
